Mô tả chi tiết

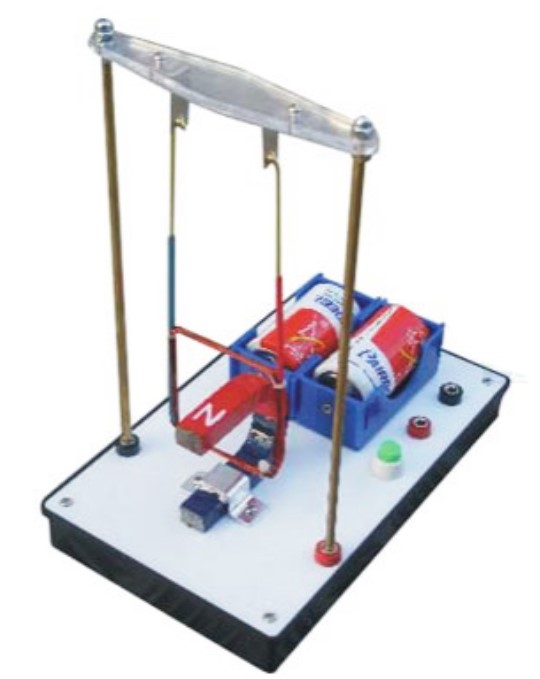

Mục đích sử dụng: Xác định hướng của lực từ tác dụng lên dây dẫn mang điện trong từ trường
Thông số kỹ thuật
| Thông tin cơ bản: |
| Thanh dẫn bằng đồng và nam châm, thanh có thể dịch chuyển khi có dòng điện và khi đổi chiều dòng điện |
| Tất cả được đặt trên đế hình chữ nhật |
| Mạch điện nối sẵn hoàn chỉnh |
| Nguồn điện thí nghiệm có thể sử dụng 1 trong 2 cách: Sử dụng nguồn từ pin với 2 đế pin lắp đặt sẵn hoặc sử dụng nguồn ngoài thông qua 2 ổ cắm 4mm có sẵn trên đế. |
| Thông số kỹ thuật: |
| – Đế đỡ (01 cái) |
| Đế đỡ hình hộp chữ nhật |
| Kích thước: Dài 240 x Rộng 160 x Cao 24mm |
| Trên đế có 02 giá đỡ pin 1.5V |
| Trên đế có 04 giắc cắm an toàn. Trong đó, 02 giắc dùng để lấy nguồn điện từ nguồn ngoài, 02 giắc còn lại cấp dòng điện cho cuộn dây |
| Trên đế có 01 công tắc Tắt, Bật dạng nút nhấn bằng nhựa |
| Khung đỡ nam châm chữ U được gắn chặt trên đế |
| – Nam châm chữ U, 14.2 x 11mm (01 cái) |
| Kích thước phần chữ U: 55.3mm |
| Chiều cao: 66mm |
| – Giá đỡ cuộn dây (01 cái) |
| Gồm 02 thanh đỡ bằng đồng, đường kinh 4mm. Một đầu dạng giắc cắm chuối 4mm. Đầu còn lại lại được gá cố đinh với thanh đỡ bằng nhựa cứng trong suốt bằng 02 bulong. |
| Phía dưới thanh đỡ có 2 dây dẫn dạng thanh có 2 lỗ để móc |
| Kích thước: Cao 210mm x Rộng 123mm |
| – Cuộn dây (01 cái) |
| Cuộn dây đồng được treo vào thanh đồng có móc, để móc vào giá đỡ. |
